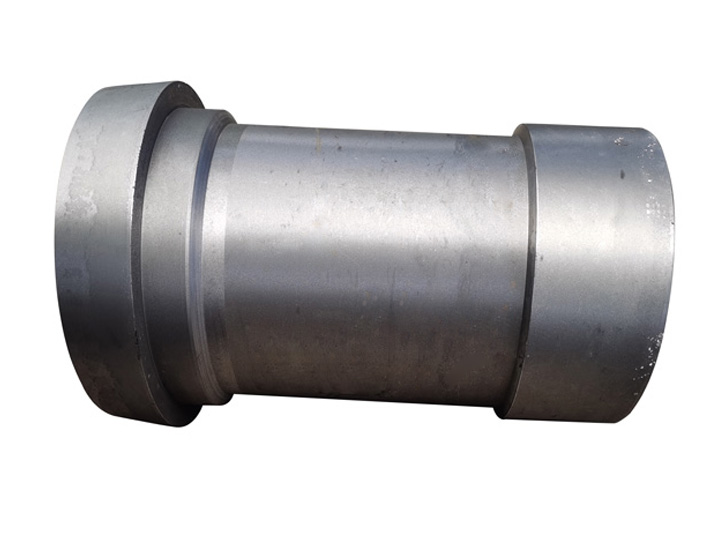

球墨鑄鐵，具有中高等強度、中等韌性和塑性，綜合性能較高，耐磨性和減振性良好，鑄造工藝性能良好等特點。能通過各種熱處理改變其性能。


中文名球墨鑄鐵外文名qt600-3牌    號QT600-3標    準GB 1348-88


材料名稱：球墨鑄鐵


●適用范圍：


主要用于各種動力機械曲軸、凸輪軸、連接軸、連桿、齒輪、離合器片、液壓缸體等零部件

鑄鐵-熱處理工藝

1.消除應力退火由于鑄件壁厚不均勻，在加熱，冷卻及相變過程中，會產生效應力和組織應力。另外大型零件在機加工之后其內部也易殘存應力，所有這些內應力都必須消除。去應力退火通常的加熱溫度為500～550℃保溫時間為2～8h，然后爐冷(灰口鐵)或空冷(球鐵)。采用這種工藝可消除鑄件內應力的90～95%，但鑄鐵組織不發生變化。若溫度超過550℃或保溫時間過長，反而會引起石墨化，使鑄件強度和硬度降低。

2.消除鑄鐵白口的高溫石墨化退火

鑄件冷卻時，表層及薄截面處，往往產生白口。白口組織硬而脆、加工性能差、易剝落。因此必須采用退火(或正火)的方法消除白口組織。退火工藝為：加熱到550－950℃保溫2～5 h，隨后爐冷到500-550℃再出爐空冷。在高溫保溫期間，游高滲碳體和共晶滲碳體分解為石墨和A，在隨后護冷過程中二次滲碳體和共析滲碳體也分解，發生石墨化過程。由于滲碳體的分解，導致硬度下降，從而提高了切削加工性。

3.球鐵的正火

 球鐵正火的目的是為了獲得珠光體基體組織，并細化晶粒，均勻組織，以提高鑄件的機械性能。有時正火也是球鐵表面淬火在組織上的準備、正火分高溫正火和低溫正火。高溫正火溫度一般不超過950～980℃，低溫正火一般加熱到共折溫度區間820～860℃。正火之后一般還需進行四人處理，以消除正火時產生的內應力。

4.球鐵的淬火及回火

 為了提高球鐵的機械性能，一般鑄件加熱到Afc1以上30～50℃(Afc1代表加熱時A形成終了溫度)，保溫后淬入油中，得到馬氏體組織。為了適當降低淬火后的殘余應力，一般淬火后應進行回火，低溫回火組織為回火馬氏作加殘留貝氏體再加球狀石墨。這種組織耐磨性好，用于要求高耐磨性，高強度的零件。中溫回火溫度為350-500℃回火后組織為回火屈氏體加球狀石墨，適用于要求耐磨性好、具有一定效穩定性和彈性的厚件。諾西公司-相關人才較多集中在鋼鐵英才網。高溫回火溫度為500-60D℃，回火后組織為回火索氏作加球狀石墨，具有韌性和強度結合良好的為500-60D℃，回火后組織為回火索氏作加球狀石墨，具有韌性和強度結合良好的綜合性能，因此在生產中廣泛應用。

5.球鐵的多溫淬火

球鐵經等溫淬火后可以獲得高強度，同時兼有較好的塑性和韌性。多溫淬火加熱溫度的選擇主要考慮使原始組織全部A化、不殘留F，同時也避免A晶粒長大。加熱溫度一般采用Afc1以上30～50℃，等溫處理溫度為0～350℃以保證獲得具有綜合機械性能的下貝氏體組織。稀土鎂鋁球鐵等溫淬火后σb=1200～1400MPa，αk=3～3.6J／cm2，HRC＝47～51。但應注意等溫淬火后再加一道回火工序。

6.表面淬火

為了提高某些鑄件的表面硬度、耐磨性及疲勞強度，可采用表面淬火?；诣T鐵及球鐵鑄件均可進行表面淬火。一般采用高(中)頻感應加熱表面淬火和電接觸表面淬火。

7.化學熱處理

對于要求表面耐磨或抗氧化、耐腐蝕的鑄件，可以采用類似于鋼的化學熱處理工藝，如氣體軟氯化、氯化、滲硼、滲硫等處理。
